            山科飛泰水柱法超聲波探傷設備適用于鋼管無損探傷檢測

            發布時間:2024/12/30 9:30:51

            鋼管是一種很基礎的工業材料,廣泛用于能源、化工、建筑、交通、制造等行業,所以鋼管的質量對于很多行業來說都是非常重要的,一旦鋼管存在裂紋、氣孔、夾雜物等內部缺陷,在后續使用中會存在安全隱患,所以我們需要對鋼管進行探傷檢測以保證質量安全可靠。


            山科飛泰水柱法超聲波探傷設備探傷原理

            水柱法超聲波探傷設備的工作原理非常簡單,它以水柱作為耦合介質,巧妙地實現了超聲波在探頭與鋼管之間的高效傳輸。超聲探頭發射的超聲波為縱波,當這束縱波通過水柱,垂直噴射到鋼管表面時,由于水與鋼的聲阻抗差異,在水-鋼界面處會發生神奇的波型轉換,縱波順利轉換為橫波,并沿著鋼管壁向內部傳播。這是因?yàn)椋鶕?jù)聲學原理,當聲波從一種介質進入另一種介質時,入射角、折射角以及兩種介質的聲速?zèng)Q定了波型轉換的發生。在水柱法探傷中,經過精確計算和調試的入射角,使得縱波在水-鋼界面滿足產生橫波折射的條件。


            當鋼管內部存在缺陷,如裂紋、氣孔等,橫波傳播路徑受阻,部分聲波會在缺陷處發生反射,反射波沿著原路返回,再次經過水-鋼界面轉換為縱波,最終被超聲探頭接收。探傷設備內部的信號處理系統對接收的回波信號進行快速、精準的分析處理,根據回波的時間、幅度、頻率等特征參數,便能精準判斷出缺陷在鋼管中的位置、大小及性質。

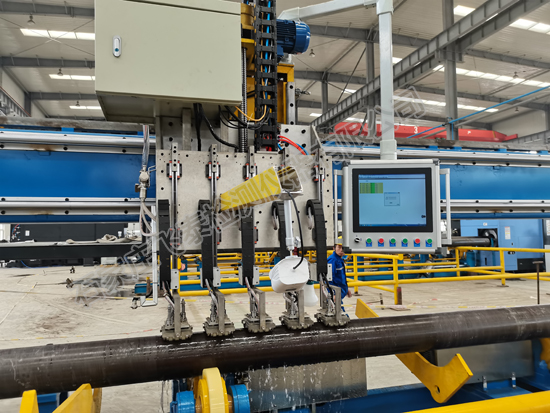

            水柱法探傷設備

            水柱法超聲波探傷設備各裝置的作用

            超聲探頭:超聲探頭肩負著發射和接收超聲波的重任。它內部核心部件是壓電晶片,基于壓電效應原理,當對晶片施加電脈沖時,晶片會迅速振動產生超聲波;反之,當接收到反射回來的超聲波時,晶片又能將聲波振動轉換為電信號。


            耦合水系統:這一系統是確保探傷穩定進行的 “潤滑劑”,主要由水箱、水泵、水管、噴嘴以及水過濾裝置等構成。水箱為循環水提供儲存空間,水泵提供穩定水壓,驅使水通過水管經噴嘴形成均勻、連續的水柱噴射到鋼管表面。水過濾裝置至關重要,能有效去除水中雜質、氣泡,避免其對超聲波傳播造成干擾,確保聲波傳輸?shù)募儍粜耘c穩定性,進而保障探傷精度。


            機械傳動裝置:機械傳動裝置用于帶動超聲探頭或鋼管按照預定軌跡精準、穩定地移動,實現對鋼管的全面掃查。常見類型有旋轉輥道、直線導軌、探頭升降機構等。在檢測大口徑鋼管時,旋轉輥道驅動鋼管勻速旋轉,探頭沿直線導軌緩慢軸向移動,二者相互配合,確保鋼管壁每一處都能被超聲波覆蓋;對于小口徑鋼管,探頭升降機構可靈活調整探頭位置,使其緊密貼合鋼管表面,不錯過任何細微缺陷。


            數據處理與顯示系統:可以將超聲主機傳來的探傷數據進行深度分析、整合,運用專業軟件算法生成直觀的探傷報告,報告涵蓋缺陷位置、大小、類型、數量等詳細信息;另一方面,通過高清顯示屏實時顯示探傷過程中的波形、參數、圖像等,讓操作人員能夠直觀了解鋼管內部狀況,便于實時監控檢測進度與質量。山科飛泰探傷設備還具備數據存儲、遠程傳輸功能,探傷數據可存儲在本地?cái)?shù)據庫,方便后續追溯查詢,也能通過網絡遠程傳輸至質量管控中心,為企業生產決策提供有力依據。


            水柱法超聲波探傷設備購買流程

            超聲波自動探傷設備屬于非標定制產品,想要購買的客戶,可以到公司官網聯系我們,告知我們探傷的工件種類、工件的尺寸、探傷的速度、探傷其他需求,我們會根據客戶需求出一份探傷解決方案和報價,雙方協商滿意后簽訂合同。
