中海油無縫鋼管自動探傷設備

中海油探傷設備

中國海洋石油集團有限公司（簡稱“中國海油”或“中海油”）是中國國務院國有資產監督管理委員會直屬的特大型國有企業（中央企業），總部設在北京。中海油是中國最大的海上油氣生產商。自成立以來，中國海油保持了良好的發展態勢，由一家單純從事油氣開采的上游公司，發展成為主業突出、產業鏈完整的綜合型能源集團，形成了油氣勘探開發、專業技術服務、煉化銷售及化肥、天然氣及發電、金融服務、新能源等業務板塊。

根據中海油無縫鋼管項目工程的需要，飛泰為項目配套制造一套超聲波自動探傷設備，將用于碳鋼、合金鋼、不銹鋼等無縫鋼管的缺陷檢測。

無縫鋼管自動探傷設備

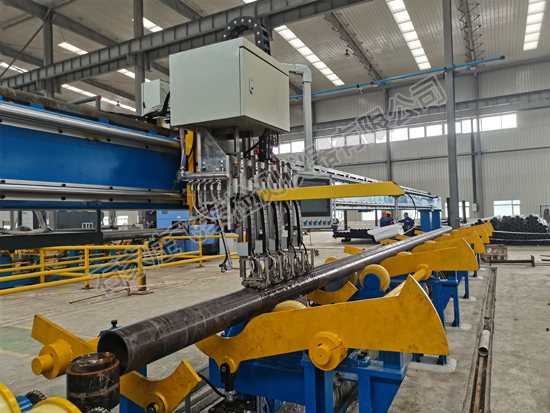

無縫鋼管自動探傷設備工作流程：用行車將被測鋼管吊至上料臺架，上料裝置將鋼管平穩放至緩沖裝置，送到旋轉輥道。無縫鋼管超聲波檢測系統采用橫梁結構，利用鋼管自轉，檢測探頭在鋼管上部直線移動，形成螺旋線掃查的檢測方式，完成對鋼管的全覆蓋探傷。檢測完成后檢測探頭主機快速回位，下料機構將鋼管翻至下料臺架。檢查缺陷的種類：內外穿透傷、裂紋、凹坑、折疊、夾雜、裂縫、傷痕、分層等內部橫向傷、縱向傷、管壁分層測厚等。

設備具有自動記錄顯示缺陷數及位置，形成檢查記錄和報告范圍的功能存儲可存儲檢測記錄和報告，供回放，查看，編輯等。自動檢測結果統計：爐號，鋼級，規格，序號，檢測總數，合格數，不合格數，合格率及自動形成檢驗報告。

探傷設備怎么用

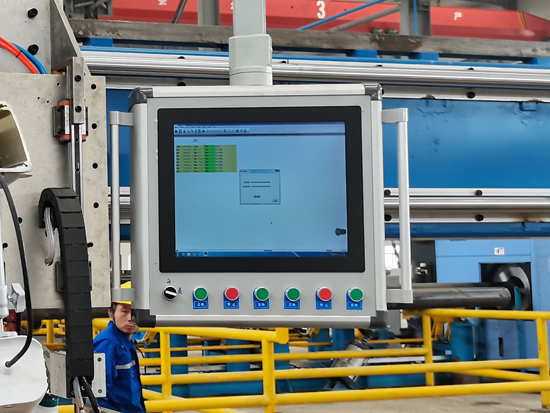

無縫鋼管自動探傷設備整個檢測過程采用PLC控制，通過觸摸屏人機界面，可實現手動、自動等控制方式探傷。探傷主機系統采用鋼管原地旋轉，檢測探頭在鋼管上部直線移動，形成螺旋線掃查的檢測方式。

超聲探傷檢測

超聲波是一種機械波，機械振動與波動是超聲波探傷的物理基礎。通過超聲波在材料中傳播遇到介質會發生反射與折射原理來獲取傷形信號。如果材料中沒有缺陷的話，超聲波傳播的材料另一端會發生反射，被探頭捕捉后，根據波在材料中的聲速與實際檢測時發射波與接收回波之間所耗的時間來判斷出材料的厚度。如果有缺陷同樣也會有反射回波，探頭會捕捉到。那么缺陷回波會比材料另一面（底面）回波走的行程短，依次在設備上體現出來就能判斷是否有缺陷形成了。

探傷設備價格

無縫鋼管自動探傷設備屬于大型機械設備，由于產品為非標定制，材質，參數，尺寸，功能等有差別，所以產品價格并不固定，會根據客戶功能需求協調報價,整體價格區間在幾十萬到三百萬之間，具體報價及設備詳情資料請與我們公司人員聯系。
