            直縫管在線超聲波自動探傷設備

            直縫管在線超聲波自動探傷設備

            直縫管在線超聲波自動探傷設備介紹

            本款設備是我公司生產研發自動探傷設備系列中的一款,采用在線檢測模式,對直縫鋼管進行無損探傷。采用計算機控制與信號實時采集處理相結合技術,利用多通道數字探傷儀在高速計算機的支持下,實現自動檢測缺陷,自動評估缺陷,顯示并記錄(缺陷)回波幅值、存儲和打印檢測數據、按企業要求格式自動生成檢測報告。


            直縫管在線超聲波自動探傷設備探傷流程

            設備啟動,直縫管縱向在制管線上行進到探傷區,自動落下探架,采用水膜法對焊縫縱向缺陷、橫向缺陷及焊縫兩測分層缺陷進行探傷。探傷位置在空冷、水冷后,在定徑前。焊管生產線保證焊縫偏差小于±5°。

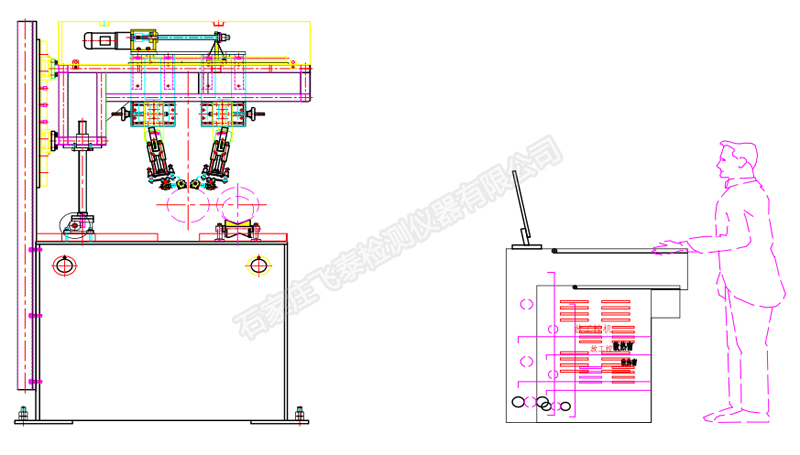

            直縫管在線超聲波自動探傷設備整體構造示意圖


            直縫管探傷技術參數性能

            1、探傷鋼管直徑: φ600~φ1500mm

            2、探傷鋼管長度: 7-15米 壁厚: 20--80 mm

            3、探傷方法:直焊縫超聲檢測

            4、通道數:超聲16通道(14通道縱向傷探頭、2通道橫向傷探頭)

            5、檢查缺陷:縱向傷、橫向傷

            6、探傷速度: 0—10m/分鐘

            7、頻率: 超聲0.5 MHz –5MHz

            8、誤報率: ≤3%

            9、漏檢率: ≤1%

            10、彎曲度: ≤1.5/1000mm

            11、檢測靈敏度: ASTM A500

            12、探傷設備綜合性能指標: ASTM A500

            13、檢出缺陷后處理:即時給出聲光報警信號

            14、執行標準: API-5L、API-5CT、GB9711-2011、ASTM A500、JIS G3444標準


            直縫管在線超聲波自動探傷設備的構成

            1、懸臂檢測系統

            2、探頭系統升降裝置

            3、探頭跟蹤裝置

            4、電控系統

            5、超聲波探傷儀器

            6、報警裝置

            7、氣動系統

            8、水循環系統

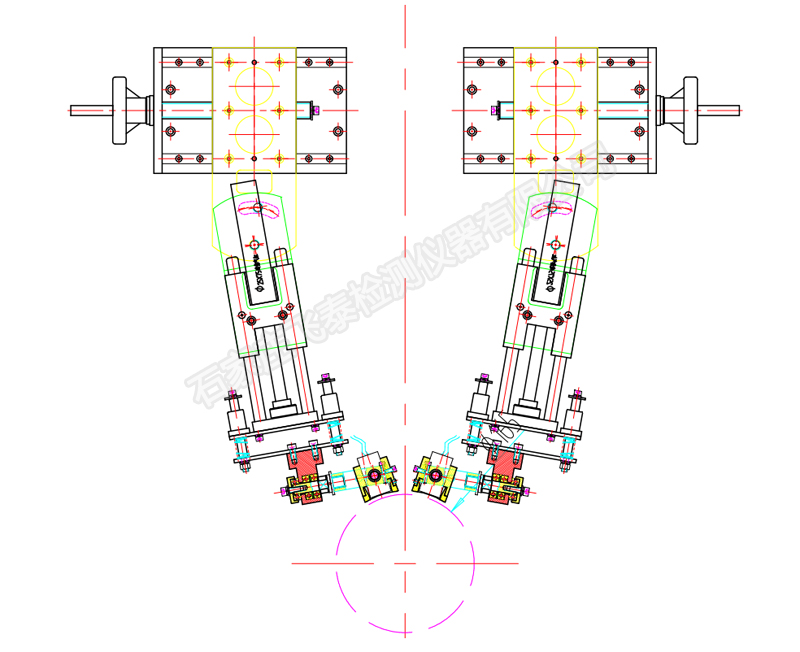

            探頭跟蹤裝置

            探頭跟蹤裝置


            鋼管多通道全自動超聲波自動探傷設備為基于工業級 PC 機的控制,采用 Win7/Win10 操作系統,并保留計算機的各種周邊設備接口。

            儀器系統在滿足《儀器系統測試標準》的同時應達到以下要求:

            1、超聲儀器:16通道數字式超聲波探傷儀。

            2、探傷儀類型:數字化儀器,采用 Win7/Win10 操作界面。

            3、數據采集:具有采集和保存每個通道每次探傷波形的能力。

            4、顯示方式: A型掃描圖像和B型掃描圖像顯示。

            5、掃查覆蓋率:為確保檢測時超聲聲束能掃查到工件的整個被檢區域 (內外部縱、橫向缺陷及壁厚),探頭的螺旋掃查覆蓋率應大于探頭直徑的 10%。

            6、缺陷定位示意圖標記與鋼管實際缺陷部位誤差小于20mm范圍內。

            7、靈敏度余量:反射波至基準高度為 80%時大于18dB,其噪聲信號不超過10%。

            8、探傷儀、探頭應符合 JB/T4730.3-2005 《承壓設備無損檢測第三部 分:超聲檢測》3.2 條要求。

            9、缺陷記錄:掃差范圍內缺陷深度、位置、數量、波形幅度等數據。

            10、檢驗線速度: 0~10 m/min(每個通道/探頭)同步可調,

            11、計算機存儲量不得小于 200 萬支鋼管源的檢測數據和報告資料。

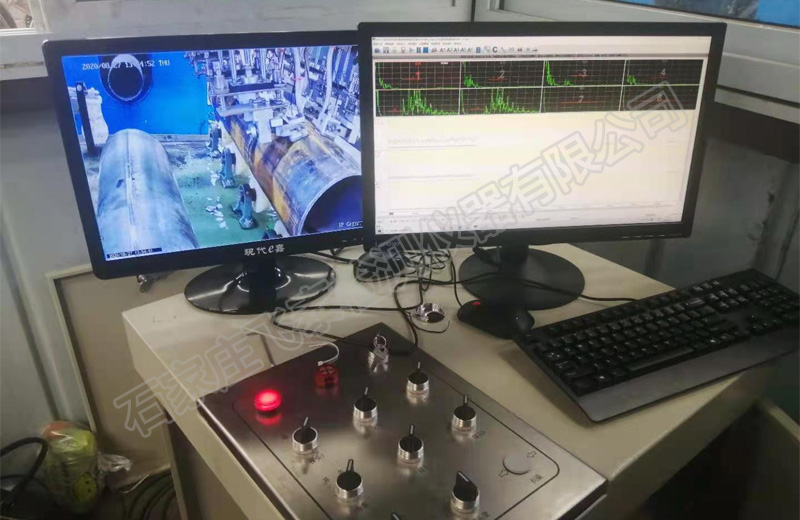

            直縫管在線超聲波自動探傷設備操作臺


            探傷設備檢測能力、產量詳細計算

            按每天工作20h(儀器預熱、更換規格和吊裝鋼管減去1h),一年按340天計,探傷速度按 10m/min(除去鋼管之間的時間間隔),設備作業率90%

            設備檢測能力為:m/y ==10X60X20X340X0.9==3672000(米/年)


            直縫管在線超聲波自動探傷設備購買須知

            飛泰檢測生產自動探傷設備符合國家標準規定,可根據企業要求定制。

            設備為交鑰匙工程,飛泰設計及供貨范圍

            1、負責多通道超聲波探傷設備地上部分全套設計(包括施工設計)、 制作、供貨、安裝和現場調試。

            2、負責組織出廠調試驗收,在買方協助下負責設備安裝和調試,飛泰檢測根據買方的探傷速度要求制定相關的主輔匹配參數,并保證達到責任范圍內的質量和要求。

            3、協助買方進行冶金工業無損檢測中心的認證,提供技術支持。

            4、負責提供的技術文件資料:機械總裝圖2份、設備使用說明2份、電器原理圖2份 4、設備基礎圖2份


            直縫管在線超聲波自動探傷設備質保期及售后服務
            探傷設備自合格驗收之日起,設備保用期為一年。在保期內,因設備設計或制造等賣方原因造成的損壞,賣方需要立即給予免費修復或更換,此工作一般應在2—3天內完成。


            飛泰是一家檢測儀器企業,依托山東省科學院激光研究所的技術力量,主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史,定型的和超聲在線或離線成套檢測設備銷售到上海、黑龍江、內蒙、江 蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業,均通過國家檢測中心認證,使用可靠,受到客戶的認可和好評。
